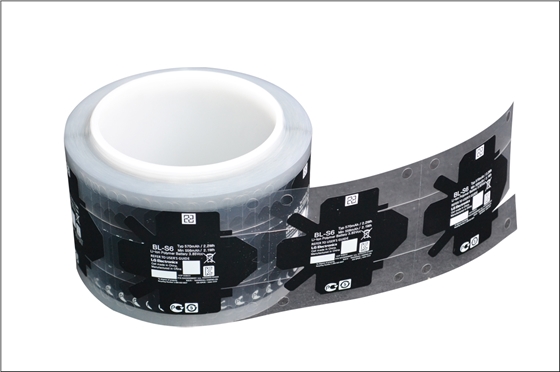

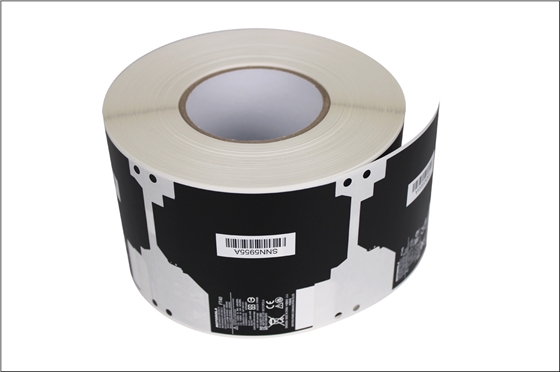

电池膜不干胶标签是一种面材可收缩变形的材料(其中径向变形大于轴向变形)。利用遇热收缩的特性,印刷加工后的标签可在自动贴标机上贴标后两端加热,经收缩变形将裸体干电池包在中间,形成完整的干电池成品。电池膜不干胶标签印刷加工方法常见的有下面这几种方法：柔性版印刷法。北美和欧洲标签印刷常用的方法。

一般使用uv油墨或醇性油墨。薄膜材料印刷前要进行电晕处理，提高表面张力。也可采用表面涂布的方法提高着墨的牢固度。要求印刷后上光，保护图文。不宜使用水性油墨，防止出现墨层不牢问题。凹版印刷法。在普通凹印机上印刷(一般利用宽幅凹印机)，使用溶剂或uv油墨。印刷好的不干胶标签首先由分切机分成小卷，然后在加工机上模切、排废、复卷。最后在专用分切机上分切成单卷，准备上贴标机。凹印背面印刷法。为分体印刷方法。首先，在专用透明PVC薄膜背面印刷图文(里印法)，然后在图文表面真空镀铝、盖住图文。

第二步，按照不干胶材料制造工艺，用印刷、镀铝后的PVC薄膜作而材，制造电池专用不干胶标签材料。最后，将涂布加工后的大卷电池膜，在标签加工机、分切机上完成标签加工全部过程。印刷覆膜法。特种工艺。在PVC薄膜上印刷后，在表面上复合一层PVC薄膜。

可采用各种印刷方式。要求覆膜材料的收缩率同印刷材料的收缩率相同，覆膜时要求二者张紧力保持一致。一般人采用干法复合方式，以保证质量降低成本。通常PVC印刷材料的厚度为0.035mm，覆膜材料的厚度为0.015mm。UV凸版印刷法。日前，是我国和东南亚地区普遍采用的。一种方式。由于使用UV油零，要求PVC材料的表面张力保持在38dyn/cm以上，印刷过的表面最后采用上光工艺，保护图文。

如果您也有电池标签印刷方面的问题，欢迎来电：400-889-8379！

【文章来源：天势科技http://www.teams99.com】
