所有管道标识都必须注明识别色、介质名称和流向，这就是管道标识的基本三要素。有些管道还须注明压力、流速、温度等，危险化学品管道需要用专用危化品色环，消防管道还要注明消防专用等。

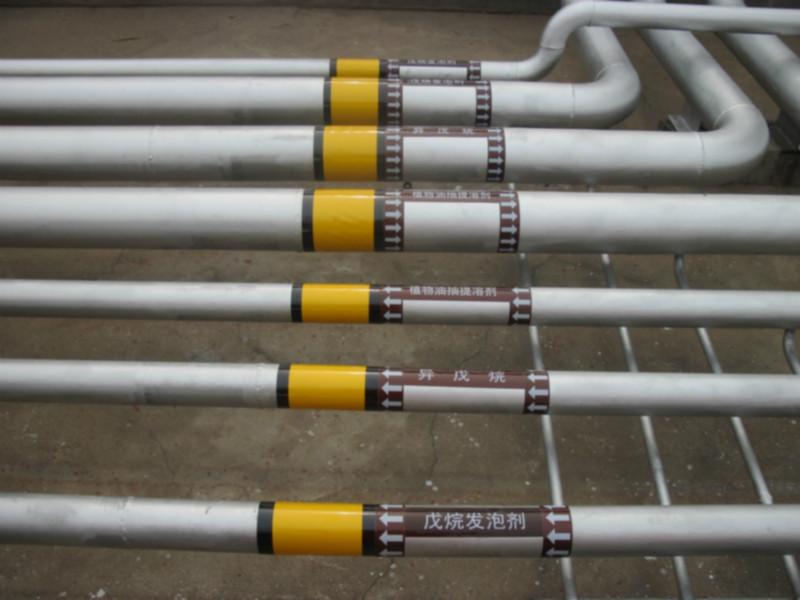

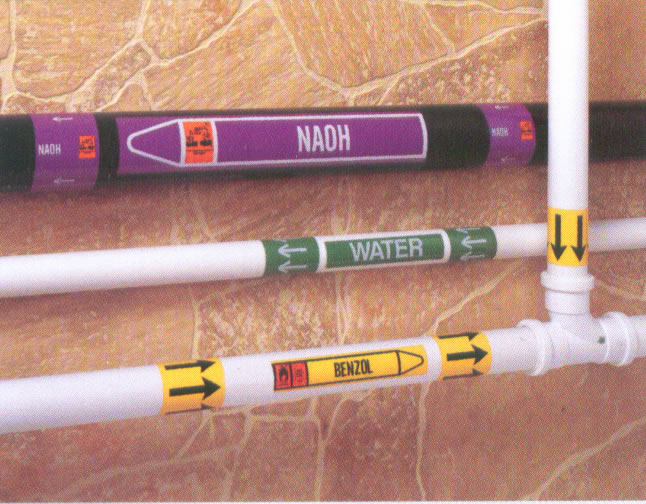

道流向箭头是对管道内的介质流向的最直接的目视化标注方法。流向箭头标签是由底色和箭头组成，环绕粘贴在管道一周。底色代表管道内的介质危险属性，在《GB7231-2003》中对管道流向箭头的颜色规定了8种颜色。分别为：大红、艳绿、中黄、紫色、淡灰、棕色、淡蓝、黑色。其中对人体无伤害的水用艳绿，高温对人体有烫伤的用大红，具有腐蚀性的介质用紫色，可燃液体用棕色、有毒有害气体用中黄色、空气用淡灰、氧气用淡蓝，其他液体用黑色。而各行业中对管道流向箭头又进一步细化，如石油行业执行《QSY134-2005石油化工管道安全标志色管理规范》，电力行业执行《发电企业生产安全设施配置规范》等等

如何汇总管道标识信息？

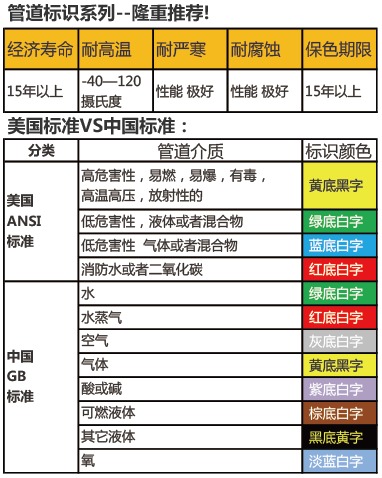

确定标识颜色（GB7231-2003及ANSI-2007）

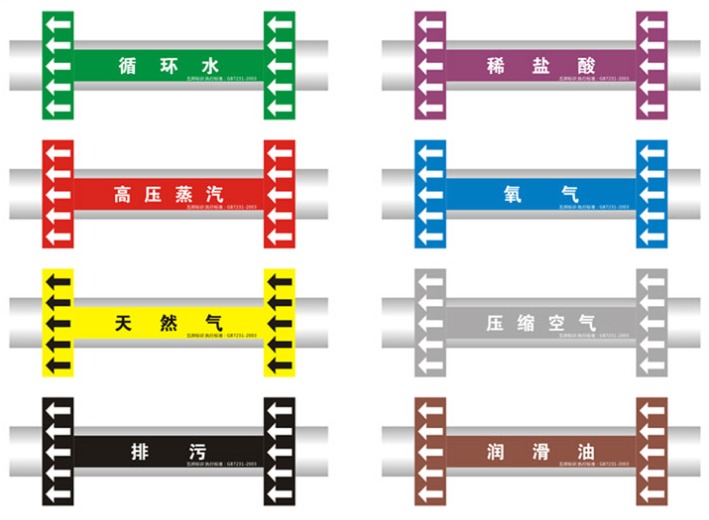

执行标准一、根据GB7231-2003中国国家标准选择管道标识颜色

执行标准二、根据ANSI-2007美国标准选择管道标识颜色

确定粘贴位置及标识数量（GB7231-2003）

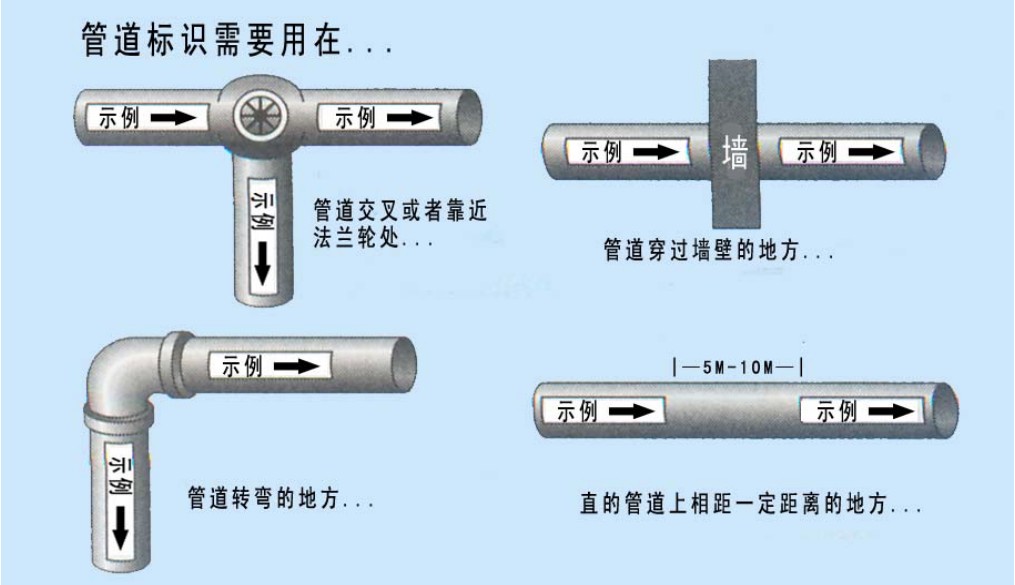

根据国家标准《GB7231-2003》执行标准，两个标识之间的的最小距离应该为10M，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等。如下图：

确定文字标签和流向箭头尺寸的方法

您只需要提供：

1、管道的外径，比如DN200mm；

2、管道介质的名称，比如“高压蒸汽”；

3、此品种的数量。

色环快捷安装示范图

第一步：分清介质，准备好所须色环；

第二步：将安全带穿进所须色环，带上美工刀；

第三步：确保管道需要粘贴部分干净整洁；

第四步：安装时，根据介质流向，将所须色环一头绕管道一周多余一点，用美工刀裁下所须色环的长度，根据管道直径的大小，剥开2-10cm左右的衬纸，将色环收紧，背胶部分粘贴在另一端上，然后将粘贴部分抹平即可，做一个色环全部过程约10秒—15秒左右。
